Kontroler do nawigacji / roadbooka SilverFox H1+ "HOME-ONE plus"

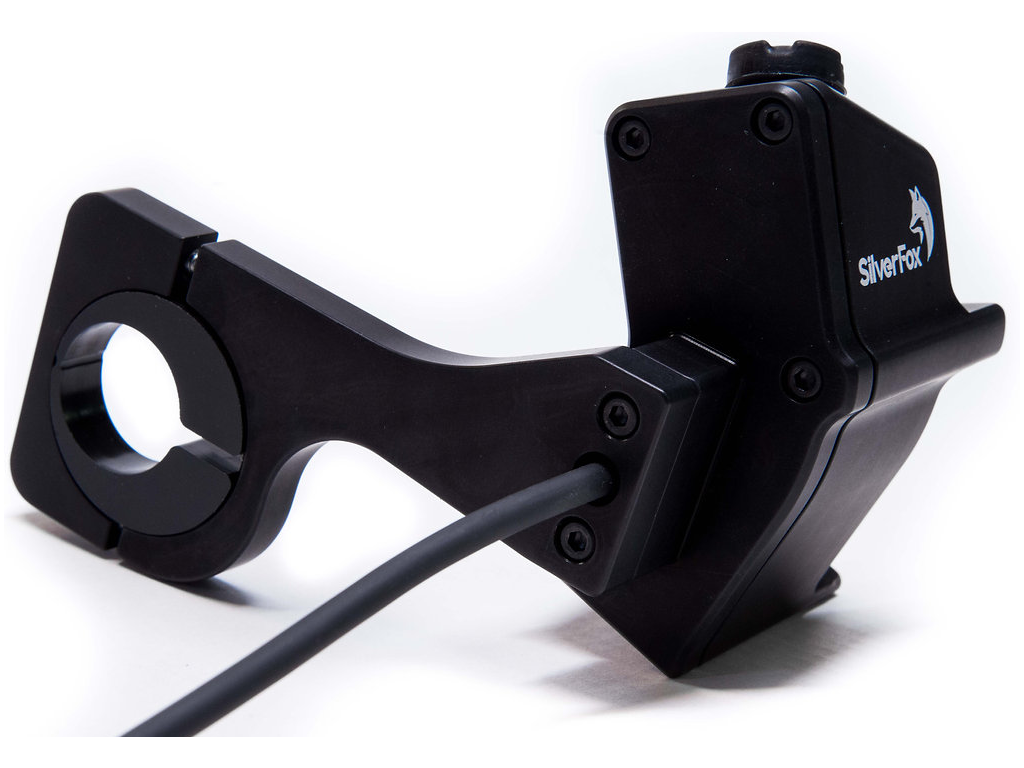

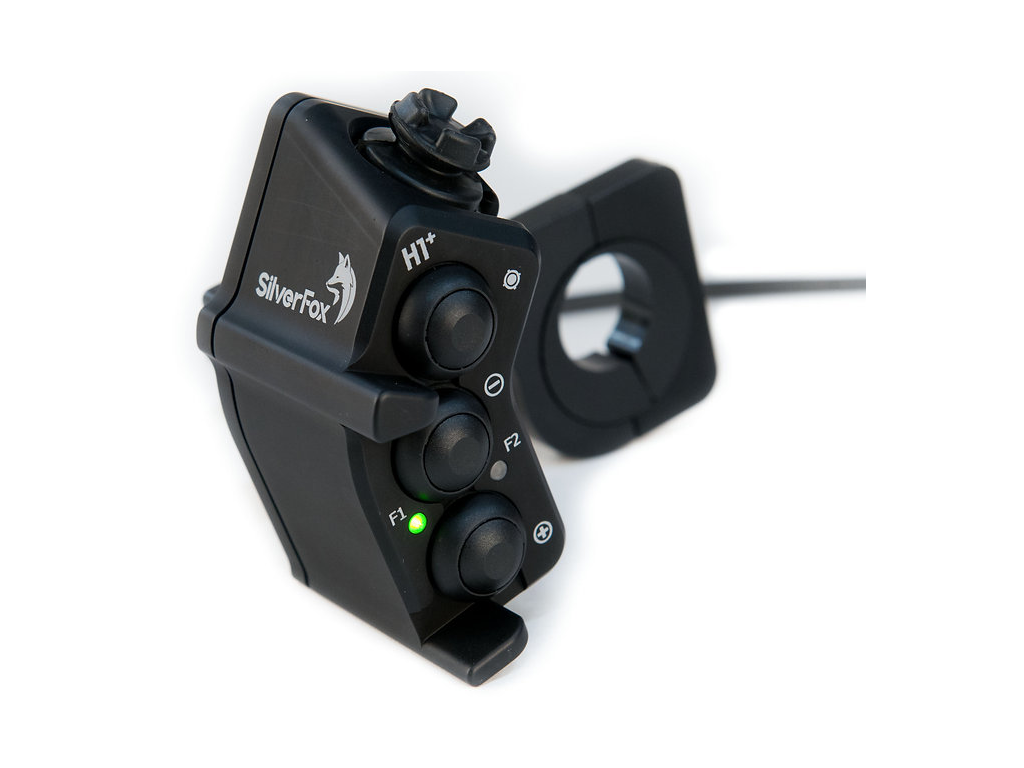

Wysokiej jakości i trwały kontroler na kierownicę z joystickiem i przyciskami w metalowej obudowie, umożliwia sterowanie tabletami nawigacyjnymi lub telefonami przez Bluetooth lub połączenie kablowe bezpośrednio z tabletem DMD.

• Obrabiane aluminium z twardo anodowaną powierzchnią
• Wąska konstrukcja

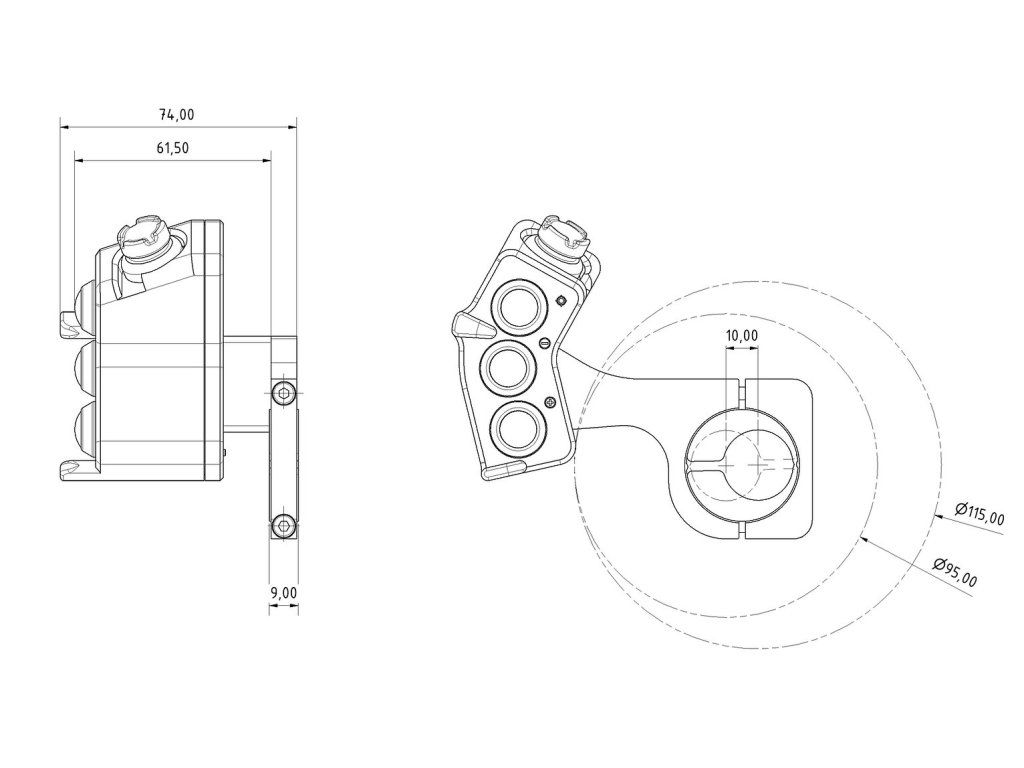

• Regulowana długość, +/- 5 mm (patrz ilustracja)

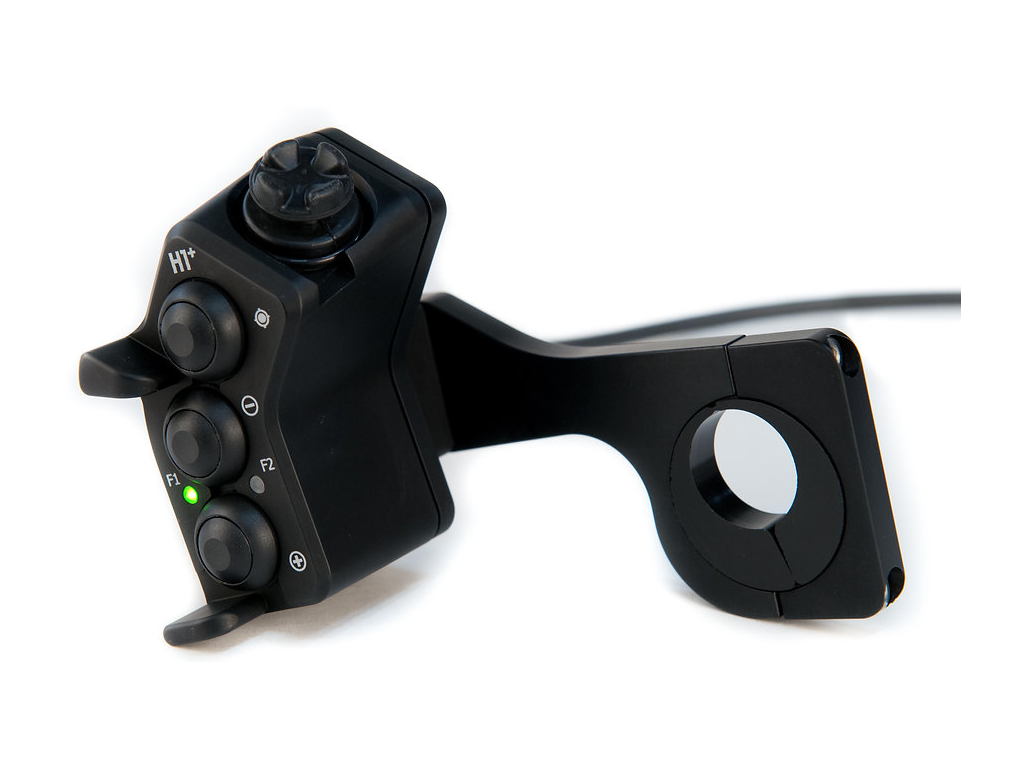

• 3 przyciski i 4-kierunkowy przełącznik joysticka (IP67)
• Wskaźniki LED
• Szeroki zakres napięcia wejściowego: 5–24 V DC
• Odporność na pył i wodę IP67 (zanurzenie w wodzie maks. 30 minut / 1 m głębokości)
• Bluetooth (uniwersalny) i połączenie przewodowe dla tabletów DMD-T
• W zestawie złącze M12 (podłączane bezpośrednio do wiązki przewodów DMD T865)
• Wyprodukowano w Finlandii

Kompatybilność: DMD2, OsmAnd, LocusMaps, Google Maps, Waze, Gaia GPS, Mapitare, Ranniot and Tracker

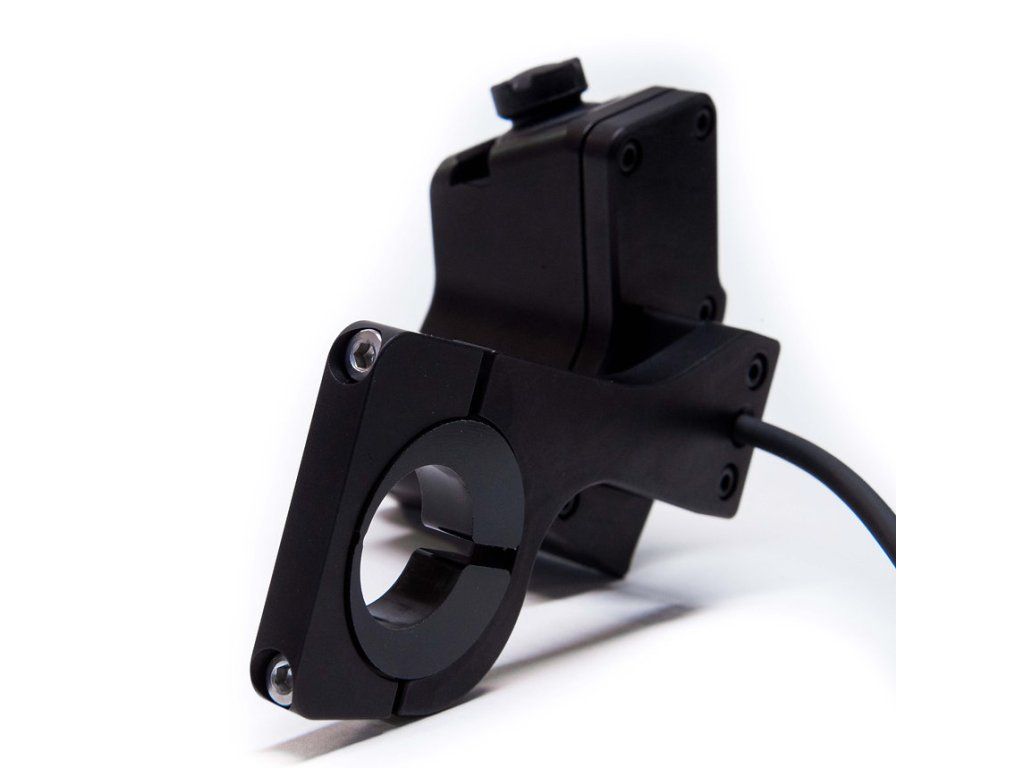

Może być montowany na różnych motocyklach lub pojazdach ATV. Odpowiedni dla kierownic o średnicy 22 mm. Konstrukcja pozwala na umieszczenie przycisków z przodu oryginalnego panelu świetlnego. Za pomocą pierścienia regulacji długości jednostka może być montowana i precyzyjnie dopasowywana na szerokiej gamie kierownic. Połączenie Bluetooth i połączenie przewodowe dla tabletów DMD-T.

Intencją SilverFox od samego początku było wspieranie „otwartego” środowiska operacyjnego. Oznacza to, że Ty, jako motocyklista i klient, możesz używać własnego telefonu lub tabletu w połączeniu ze swoją ulubioną aplikacją mapową. Aplikacja SilverFox InControl została zaprojektowana tak, aby wspierać ten cel i zapewniać, że kontroler SilverFox będzie działał całkowicie optymalnie z Twoimi ulubionymi mapami.

Kontrolery SilverFox: Tryb 1 i Tryb 2

Lista na stronie aplikacji SilverFox dzieli aplikacje na dwie grupy: Mode 1 (Tryb 1) i Mode 2 (Tryb 2), które na kontrolerach można znaleźć pod oznaczeniami F1 i F2.

Mode 2 (Tryb 2)

jest ustawiony do pracy z aplikacjami, które umożliwiają zaprogramowanie przycisków kontrolera bezpośrednio w samym interfejsie danej aplikacji. Należą do nich na przykład Stegra, OsmAnd, Kurviger i 11 innych aplikacji (które do tej pory przetestowaliśmy). Aplikacje te w Trybie 2 nie wymagają od aplikacji SilverFox InControl zupełnie niczego – użytkownik ustawia działanie przycisków bezpośrednio w konkretnej aplikacji mapowej.

Mode 1 (Tryb 1)

jest używany w aplikacjach nawigacyjnych, które nie mają opcji programowania przycisków, i właśnie wtedy do akcji wkracza aplikacja SilverFox InControl. Aplikacja InControl pozwala użytkownikowi zaprogramować funkcję przycisku wyśrodkowania mapy (re-center) osobno dla każdej aplikacji. Po jednorazowym zaprogramowaniu przycisku aplikacja InControl zapisuje informacje i funkcja wyśrodkowania pozostaje zapisana; nie ma więc potrzeby ponownego programowania przycisku przy każdym otwarciu aplikacji. Dzięki zaprogramowaniu tego środkowego przycisku kontroler może być używany do wszystkich funkcji nawigacji na mapie: przybliżania (zoom-in), oddalania (zoom-out), przesuwania mapy w czterech kierunkach i jej wyśrodkowywania.

Instalacja mechaniczna:

Obejma lusterka i dźwigni sprzęgła będzie najprawdopodobniej wymagała przesunięcia o kilka milimetrów, aby uzyskać potrzebną przestrzeń (10 mm) na ramię obejmy SilverFox.

Nałóż plastikowy pierścień dystansowy na kierownicę 22 mm. Obracając pierścień dystansowy, możesz przesuwać kontroler na kierownicy motocykla do przodu lub do tyłu. Dokręć urządzenie równomiernie na pierścieniu dystansowym za pomocą dwóch śrub M4.

Podłącz kabel zasilający do wyjścia 12V DC swojego motocykla (podłączonego dopiero po zapłonie), które jest zabezpieczone bezpiecznikiem (zakres napięcia roboczego wynosi 5–24 V DC). Sprawdź dwukrotnie poprawność podłączenia kabli: brązowy przewód do bieguna ujemnego (-) i biały przewód do bieguna dodatniego (+).

Jednostki H1 są dostarczane ze złączami M12 do podłączenia plug&play z wiązką przewodów DMD. To połączenie obsługuje również system połączenia kablowego DMD T865 i zapewnia zasilanie 12V DC przez złącze. Wolny koniec kabla (dodatkowa wiązka) jest używany do zasilania 12V DC innych systemów.

Połączenie przez Bluetooth:

Włącz kontroler nawigacji SilverFox. Otwórz ustawienia Bluetooth na swoim urządzeniu z systemem Android. Na liście urządzeń znajdź i dotknij urządzenia, np. „H1+SilverFox”. Zaakceptuj żądanie parowania. Twój kontroler nawigacji SilverFox jest teraz sparowany przez Bluetooth.

Połączenie kablowe dla DMD:

Model H1+ obsługuje również system komunikacji kablowej DMD. Aby wejść w tryb połączenia kablowego:

Wyłącz zasilanie.

Naciśnij i przytrzymaj oba przyciski do zoomowania (dwa dolne przyciski).

Ciągle je trzymając, włącz zasilanie (ON).

Obie diody LED zaświecą się, co oznacza pomyślne aktywowanie trybu połączenia kablowego.

Tryb kablowy jest kompatybilny wyłącznie z ekosystemem DMD. W trybie połączenia kablowego tryby F1 i F2 nie są dostępne.

Aby powrócić do trybu Bluetooth, powtórz powyższą procedurę.

Obsługa HomeOne:

Zestawy przycisków (Tryby) F1 i F2:

Kontrolery mają dwa wybieralne zestawy przycisków. Oba zestawy są zaprogramowane tak, aby wysyłać różne kody klawiszy do urządzenia z systemem Android. Na przykład przycisk przybliżania (zoom in) wysyła inny komunikat w zestawie F1 niż w trybie F2.

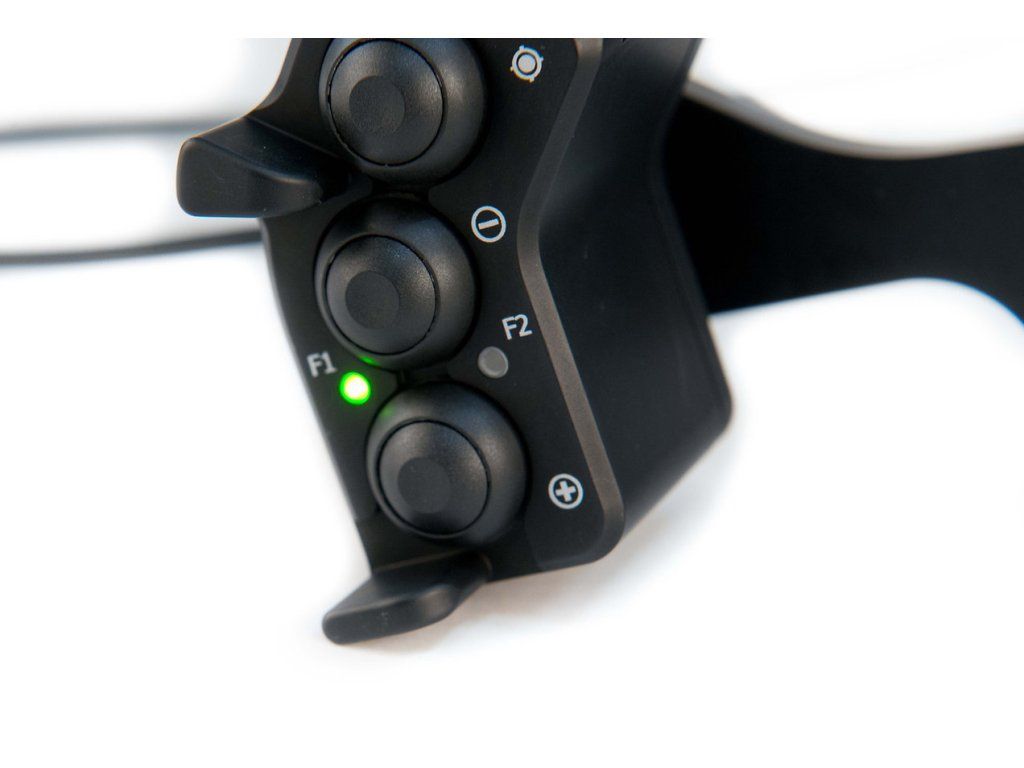

W kontrolerach HomeOne i HomeOne+ przełączasz między trybami F1 i F2 poprzez krótkie jednoczesne naciśnięcie obu przycisków do Zoom. Kontrolka LED pokazuje aktywny tryb F.

Zestaw przycisków F1 (F1-keyset):

Wybierz ten zestaw przycisków dla aplikacji mapowych, takich jak Google Maps, Calimoto, Gaia GPS itp. (ich lista znajduje się w aplikacji InControl oraz na stronie internetowej).

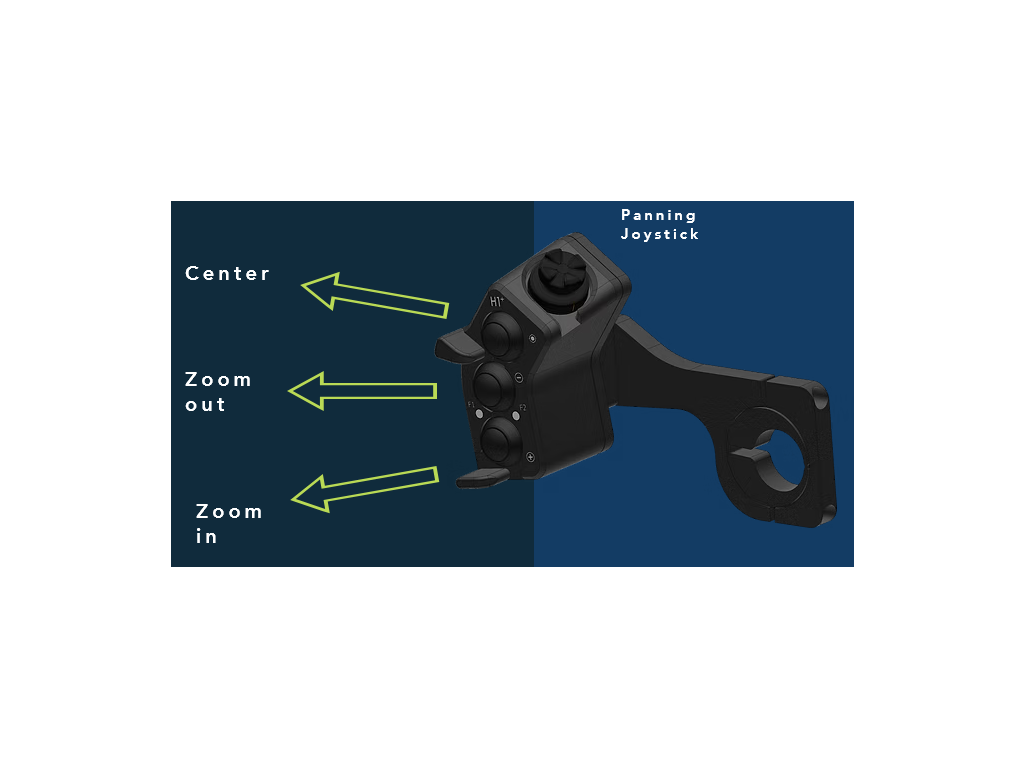

Ruchy joysticka odpowiadają przesuwaniu w lewo, w prawo, w górę i w dół.

Przyciski + i - służą do przybliżania i oddalania (zoom in / out).

Przycisk wyśrodkowania/orientacji centruje mapę na Twojej aktualnej pozycji.

Zestaw przycisków F2 (F2-keyset):

Ten zestaw przycisków wybierz dla aplikacji, które mają specyficzne mapowanie klawiszy, takich jak MyRoute, Stegra.io, Kurviger, DMD2, Mapitare, Ranniot, Tracker, Locus Maps lub Osmand.

Ruchy joysticka odpowiadają przesuwaniu w lewo, w prawo, w górę i w dół.

Środek (Naciśnięcie joysticka) => litera „C”

Przytrzymanie środka => litera „D”

• => znak „=”

  Przytrzymanie + => litera „A”

• => znak „-”

  Przytrzymanie - => litera „B”
