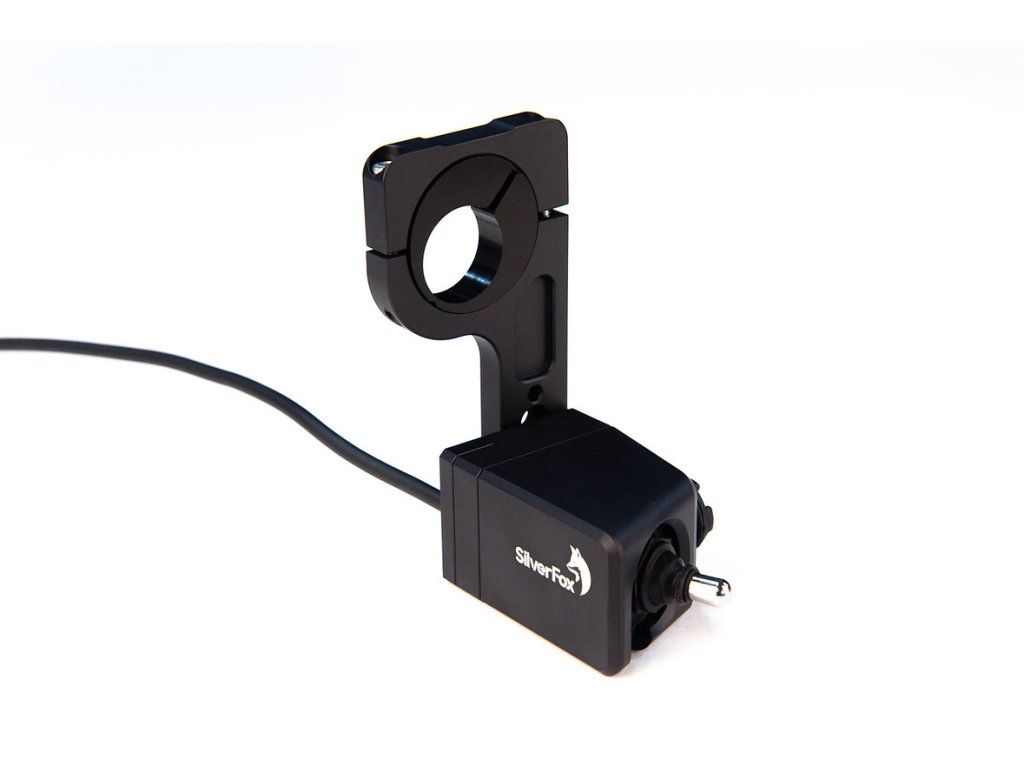

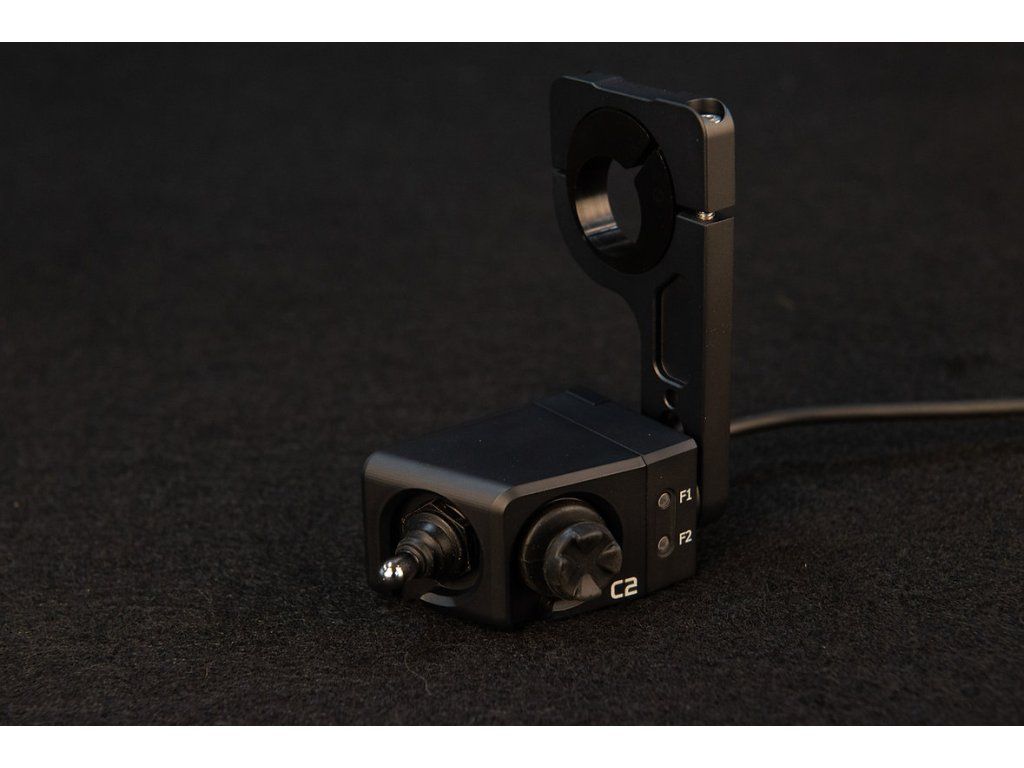

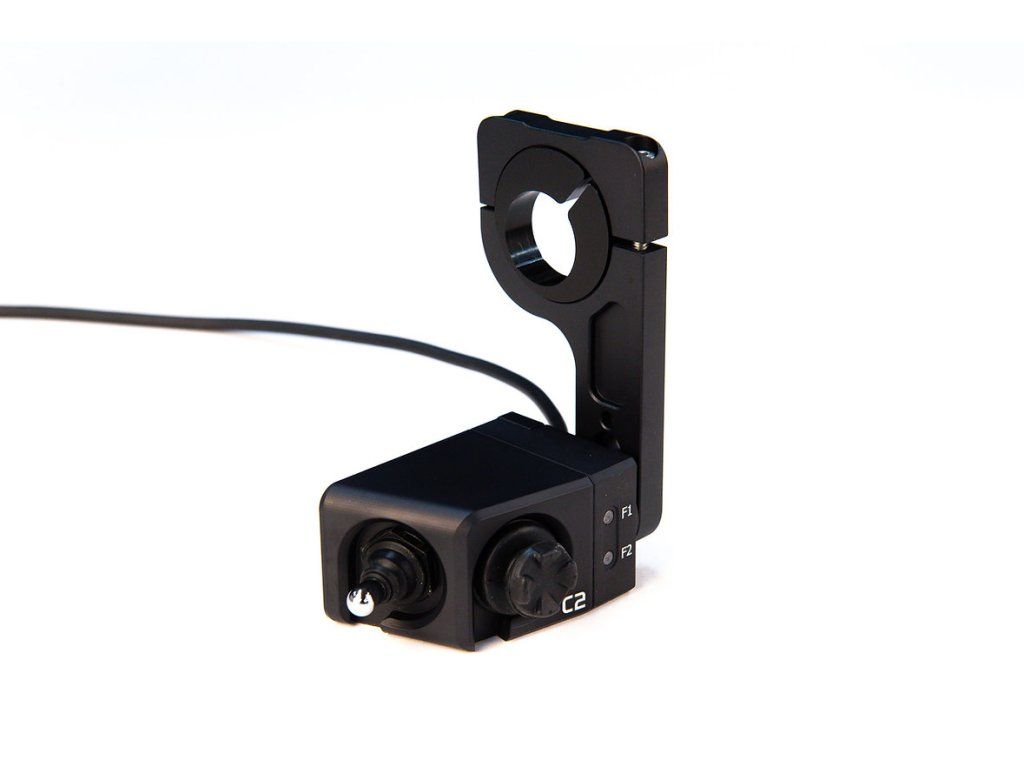

Kontroler do nawigacji / roadbooka SilverFox C2

• Korpus z obrabianego aluminium z twardo anodowaną powierzchnią
• Podwójna konstrukcja joysticka

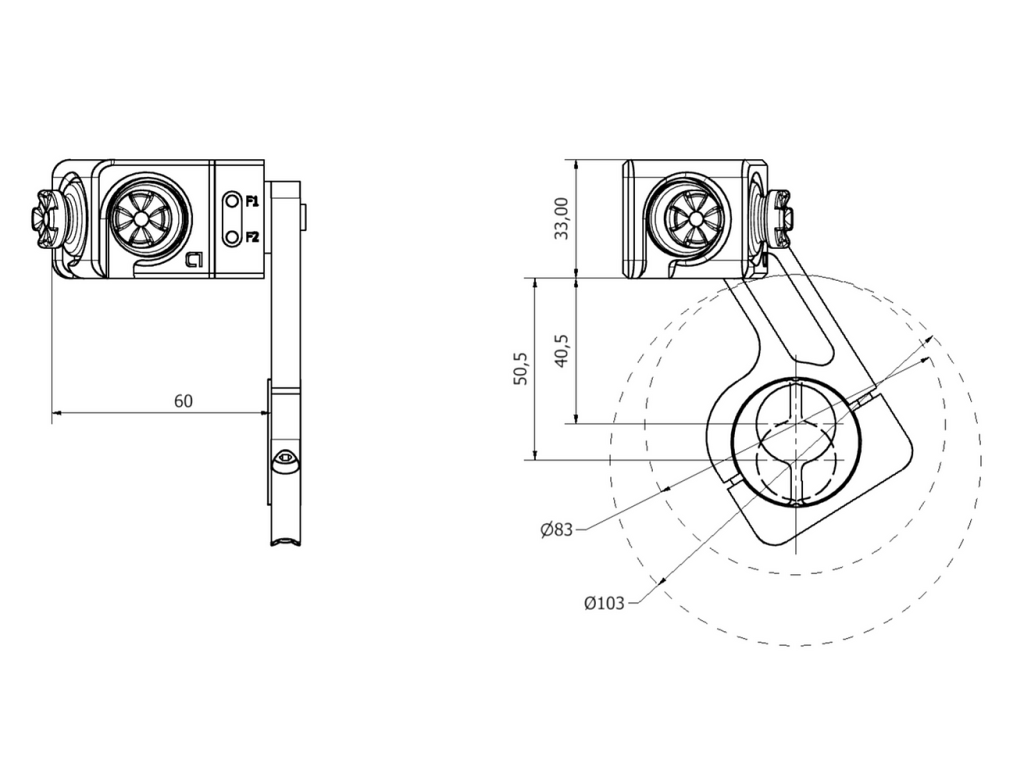

• Możliwość montażu pod lub przed kierownicą

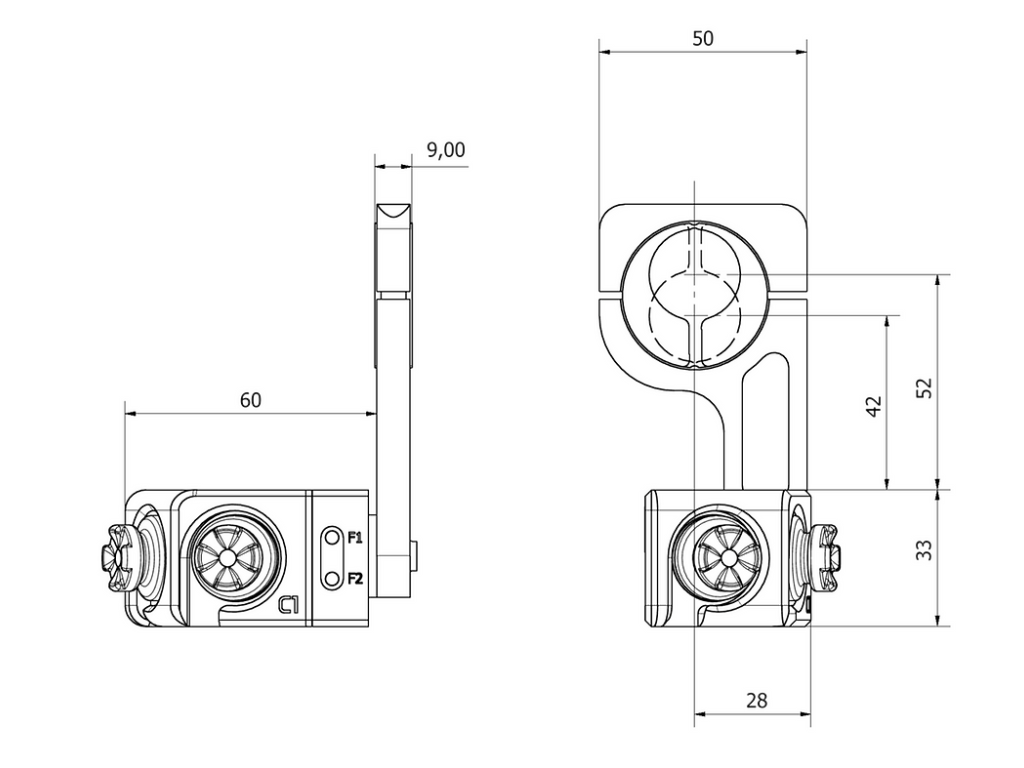

• Regulowana długość, +/- 5 mm (patrz ilustracja)
• Wskaźniki LED
• Szeroki zakres napięcia wejściowego: 5–24 V DC
• Odporność na pył i wodę IP67 (zanurzenie w wodzie maks. 30 min / 1 m głębokości)
• Połączenie Bluetooth dla różnych tabletów / nawigacji oraz połączenie kablowe dla tabletów DMD-T
• W zestawie złącze M12 (podłączane bezpośrednio do wiązki przewodów DMD T865)
• (złącze M12 zaktualizowane w jednostkach od 5/2024)
• Wyprodukowano w Finlandii

Kompatybilność: DMD2, OsmAnd, LocusMaps, Google Maps, Waze, Gaia GPS, Mapitare, Ranniot and Tracker

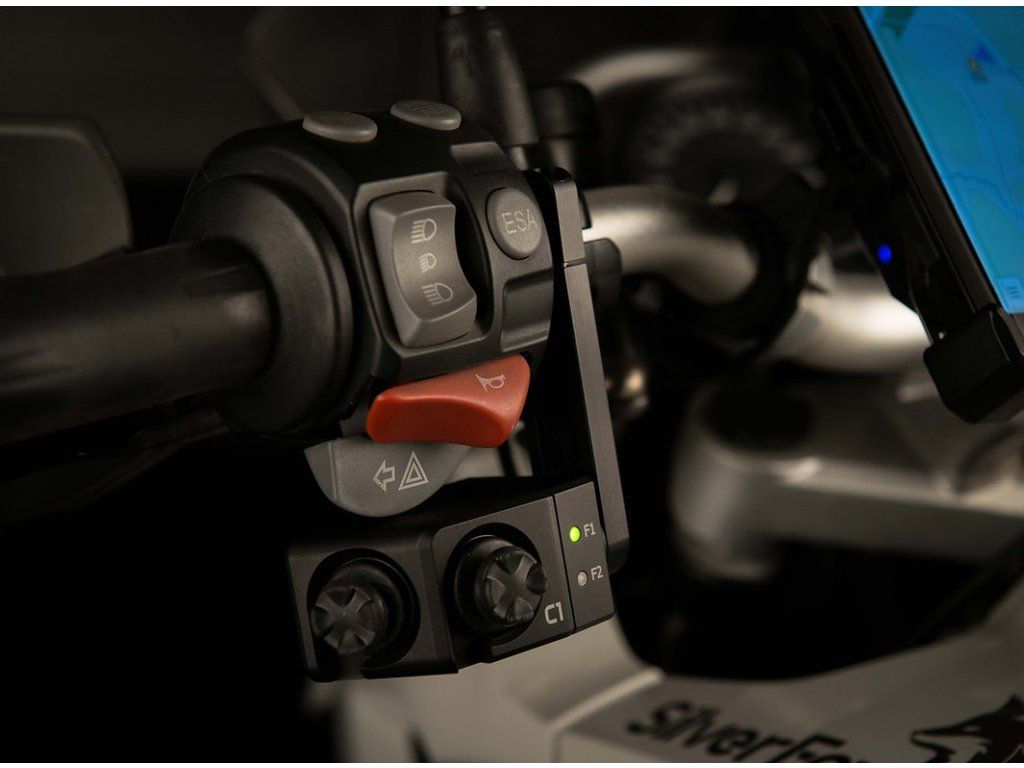

Może być montowany na różnych motocyklach lub kładach. Odpowiedni dla kierownic o średnicy 22 mm. Możliwość instalacji pod lub przed kierownicą. Konstrukcja pozostawia miejsce na przyciski z przodu oryginalnego panelu świetlnego. Za pomocą pierścienia regulacyjnego jednostkę można montować i precyzyjnie dopasowywać na szerokiej gamie kierownic. Obsługiwane jest zarówno połączenie Bluetooth, jak i połączenie kablowe dla tabletów DMD-T.

Intencją SilverFox od samego początku było wspieranie „otwartego” środowiska operacyjnego. Oznacza to, że Ty, jako motocyklista i klient, możesz używać własnego telefonu lub tabletu w połączeniu ze swoją ulubioną aplikacją mapową. Aplikacja SilverFox InControl została zaprojektowana tak, aby wspierać ten cel i zapewniać, że kontroler SilverFox będzie działał całkowicie optymalnie z Twoimi ulubionymi mapami.

Kontrolery SilverFox: Tryb 1 i Tryb 2

Lista na stronie aplikacji SilverFox dzieli aplikacje na dwie grupy: Mode 1 (Tryb 1) i Mode 2 (Tryb 2), które na kontrolerach można znaleźć pod oznaczeniami F1 i F2.

Mode 2 (Tryb 2)

jest ustawiony do pracy z aplikacjami, które umożliwiają zaprogramowanie przycisków kontrolera bezpośrednio w samym interfejsie danej aplikacji. Należą do nich na przykład Stegra, OsmAnd, Kurviger i 11 innych aplikacji (które do tej pory przetestowaliśmy). Aplikacje te w Trybie 2 nie wymagają od aplikacji SilverFox InControl zupełnie niczego – użytkownik ustawia działanie przycisków bezpośrednio w konkretnej aplikacji mapowej.

Mode 1 (Tryb 1)

jest używany w aplikacjach nawigacyjnych, które nie mają opcji programowania przycisków, i właśnie wtedy do akcji wkracza aplikacja SilverFox InControl. Aplikacja InControl pozwala użytkownikowi zaprogramować funkcję przycisku wyśrodkowania mapy (re-center) osobno dla każdej aplikacji. Po jednorazowym zaprogramowaniu przycisku aplikacja InControl zapisuje informacje i funkcja wyśrodkowania pozostaje zapisana; nie ma więc potrzeby ponownego programowania przycisku przy każdym otwarciu aplikacji. Dzięki zaprogramowaniu tego środkowego przycisku kontroler może być używany do wszystkich funkcji nawigacji na mapie: przybliżania (zoom-in), oddalania (zoom-out), przesuwania mapy w czterech kierunkach i jej wyśrodkowywania.

Instalacja (ogólnie dla kontrolerów SilverFox):

Instalacja mechaniczna (C1 / C2):

Uchwyt lusterka i dźwigni sprzęgła będzie najprawdopodobniej wymagał przesunięcia o kilka milimetrów, aby uzyskać potrzebną przestrzeń (10 mm) na ramię obejmy SilverFox.

Nałóż plastikowy pierścień dystansowy na kierownicę 22 mm (dostępne są również pierścienie na kierownicę 25 mm). Obracając pierścień dystansowy, możesz przesuwać kontroler na kierownicy motocykla do przodu lub do tyłu. Dokręć urządzenie równomiernie na pierścieniu dystansowym za pomocą dwóch śrub M4.

Podłącz kabel zasilający do wyjścia 12V DC swojego motocykla (podłączonego dopiero po zapłonie), które jest zabezpieczone bezpiecznikiem (zakres napięcia roboczego wynosi 5–24 V DC). Sprawdź dwukrotnie poprawność podłączenia kabli: brązowy przewód do bieguna ujemnego (-) i biały przewód do bieguna dodatniego (+).

Jednostki C1/C2 są dostarczane ze złączami M12 do podłączenia plug&play z wiązką przewodów DMD T865. To połączenie obsługuje system kablowy DMD i zapewnia zasilanie przez złącze. Dodatkowy kabel dołączony do opakowania może być wykorzystany do podłączenia zasilania 12V DC dla innych systemów.

Połączenie przez Bluetooth:

Włącz kontroler nawigacji SilverFox. Otwórz ustawienia Bluetooth na swoim urządzeniu z systemem Android. Na liście urządzeń znajdź i dotknij „C1SilverFox”. Zaakceptuj żądanie parowania. Twój kontroler nawigacji SilverFox jest teraz sparowany przez Bluetooth.

Połączenie kablowe przez DMD:

Aby wejść w tryb połączenia kablowego:

Wyłącz zasilanie.

Przytrzymaj lewy joystick w lewo, a prawy joystick w prawo.

Ciągle trzymając joysticki, włącz zasilanie (ON).

Obie diody LED zaświecą się, co oznacza pomyślne aktywowanie trybu połączenia kablowego.

Tryb kablowy jest kompatybilny wyłącznie z ekosystemem DMD. W trybie połączenia kablowego tryby F1 i F2 nie są dostępne.

Aby powrócić do trybu Bluetooth, powtórz powyższą procedurę.

Obsługa jednostek C1 / C2

Zestawy przycisków (Tryby):

Kontroler C1 / C2 ma dwa wybieralne zestawy przycisków. Oba zestawy są zaprogramowane tak, aby wysyłać różne kody klawiszy do urządzenia z systemem Android. Na przykład przycisk „przybliżania” (zoom in) wysyła inny komunikat w trybie F1 niż w trybie F2.

Aby zmienić zestaw przycisków w kontrolerze C1 / C2, krótko naciśnij (przesuń) „joystick sterujący” w prawo, a „joystick przesuwania” w lewo. Dioda LED swoim świeceniem odpowiada wtedy aktywnemu trybowi F.

Dodatkowa funkcja: Możesz odwrócić kierunek zoomowania (przybliżanie/oddalanie), krótko naciskając oba joysticki w dół jednocześnie.

Zestaw przycisków F1 (F1-keyset):

Wybierz dla aplikacji mapowych z obsługą aplikacji InControl, takich jak Google Maps, Waze, Gaia GPS itp. (ich lista znajduje się w aplikacji InControl oraz na stronie internetowej).

Ruchy joysticka przesuwania (Panning Joystick) odpowiadają przesuwaniu mapy w lewo, w prawo, w górę i w dół.

Ruchy joysticka sterującego (Control Joystick) do przodu i do tyłu odpowiadają przybliżaniu i oddalaniu (zoom).

Naciśnięcie joysticka sterującego w górę centruje mapę na Twojej aktualnej pozycji.

Naciśnięcie joysticka sterującego w dół => komenda Esc (Wstecz)

Krótkie jednoczesne naciśnięcie joysticka sterującego w prawo i joysticka przesuwania w lewo => przełączenie w tryb F2

​​

Zestaw przycisków F2 (F2-keyset):

Ten zestaw przycisków wybierz dla aplikacji, które mają specyficzne mapowanie klawiszy, takich jak MyRoute, Stegra.io, Kurviger, Mapitare, Ranniot, Tracker, Locus Maps, DMD2 lub Osmand.

Ruchy joysticka przesuwania (Panning Joystick) odpowiadają przesuwaniu mapy w lewo, w prawo, w górę i w dół.

Joystick sterujący w górę => litera „C” do wyśrodkowania mapy

Joystick sterujący w górę i przytrzymanie => litera „D” dla dodatkowych funkcji w niektórych aplikacjach

Joystick sterujący do przodu => znak „-”

Joystick sterujący do przodu i przytrzymanie => litera „A”

Joystick sterujący do tyłu => znak „=”

Joystick sterujący do tyłu i przytrzymanie => litera „B”

Joystick sterujący w dół => litera „E”

Joystick sterujący w dół i przytrzymanie => litera „F”

Krótkie jednoczesne naciśnięcie joysticka sterującego w prawo i joysticka przesuwania w lewo => przełączenie w tryb F1

Aktualizacja oprogramowania sprzętowego SilverFox C2

C2_1.2

To oprogramowanie sprzętowe umożliwia lepszą integrację z aplikacją InControl.

Sprawdzanie wersji oprogramowania sprzętowego za pomocą aplikacji InControl

Oddzielny tryb połączenia kablowego DMD dla bardziej niezawodnego połączenia zarówno w trybie Bluetooth, jak i kablowym

Komendy trybu F1 są ustawione dla aplikacji InControl

​

W wersji C2_1.2

Resetowanie rejestru Bluetooth przy wejściu w tryb Wi-Fi

Instalacja oprogramowania sprzętowego:

Kontrolery SilverFox wykorzystują protokół Wi-Fi do aktualizacji oprogramowania sprzętowego.

​​

Procedura instalacji:

Przygotuj najnowsze oprogramowanie sprzętowe (i rozpakuj plik ZIP).

Otwórz folder ZIP i skopiuj plik .bin w miejsce, gdzie łatwo go znajdziesz (na przykład na pulpit lub do folderu Pobrane).

Upewnij się, że urządzenie nie jest pod napięciem (jest wyłączone).

Przytrzymaj jednocześnie lewy joystick (lub przełącznik) w prawo, a prawy joystick w lewo.

Włącz zasilanie i trzymaj joysticki przez około 3 sekundy.

Diody LED zaczną szybko migać, co oznacza tryb Wi-Fi.

Połącz się z siecią Wi-Fi „SilverFox_wifi” ze swojego tabletu, telefonu komórkowego lub komputera (hasło to „silverfox”).

Otwórz przeglądarkę i wpisz adres 100.100.100.100/update.

Wybierz plik oprogramowania sprzętowego i naciśnij „Update”.

Poczekaj kilka sekund, aż pasek postępu osiągnie 100%.

Wyłącz i włącz ponownie zasilanie (wyłącz/włącz), a Twój Silverfox zostanie zaktualizowany.
